Tubicam® XL 40 HD, la caméra d’inspection des réseaux d’assainissement de Ø60 à Ø400 mm

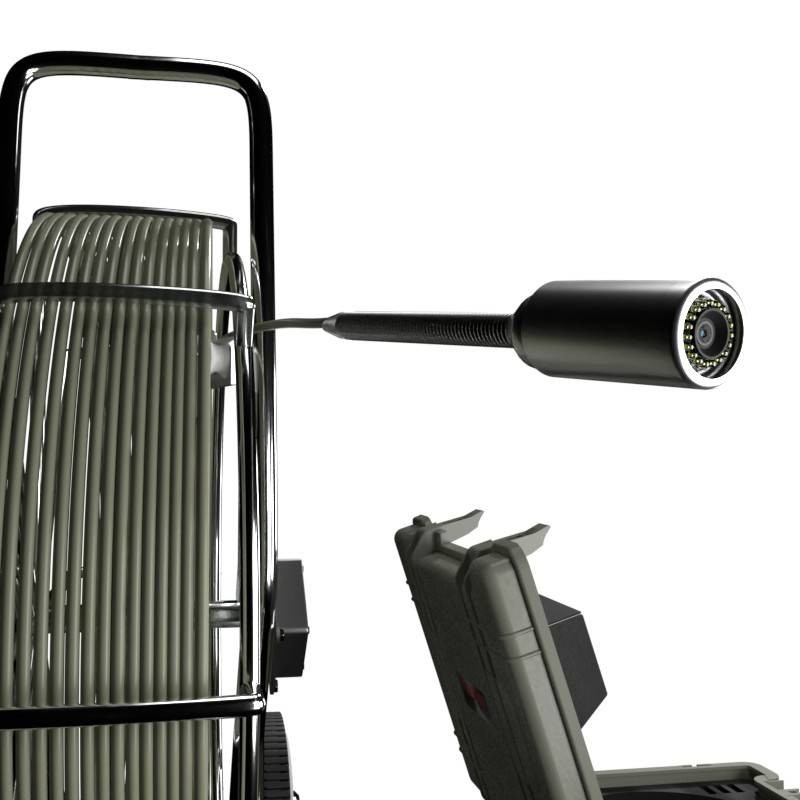

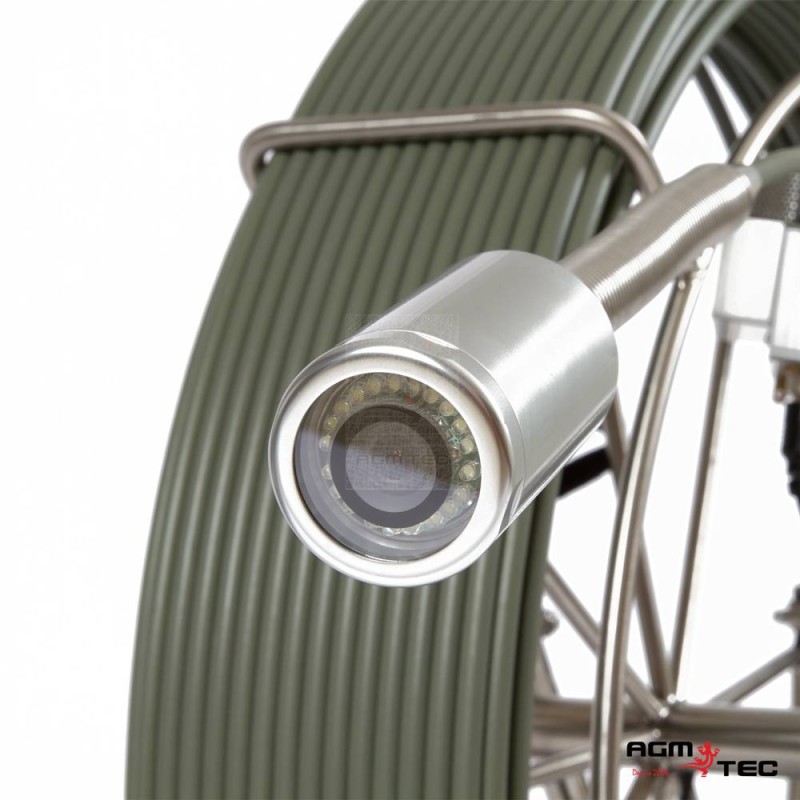

La Tubicam® XL 40 HD est la caméra d’inspection de canalisation conçue pour les réseaux d’assainissement, les collecteurs et le tout-à-l’égout, de Ø60 à Ø400 mm. Sa tête Ø40 mm franchit les coudes à 90° dès Ø100 mm et progresse jusqu’à 120 mètres grâce à un jonc de Ø9 mm suffisamment raide pour pousser loin sans se vriller.

Contrairement aux modèles R14 et R23 où ces éléments restent optionnels, la XL 40 HD intègre d’origine la sonde de localisation 512 Hz, le fil d’eau auto-nivelant et l’odomètre numérique. Sur un chantier de réhabilitation ou un contrôle de conformité de branchement, ces trois fonctions transforment l’inspection en donnée opposable : nature du désordre, position en surface, profondeur et métrage exact.

Inspecter 120 mètres de collecteur sans perdre la trace du défaut

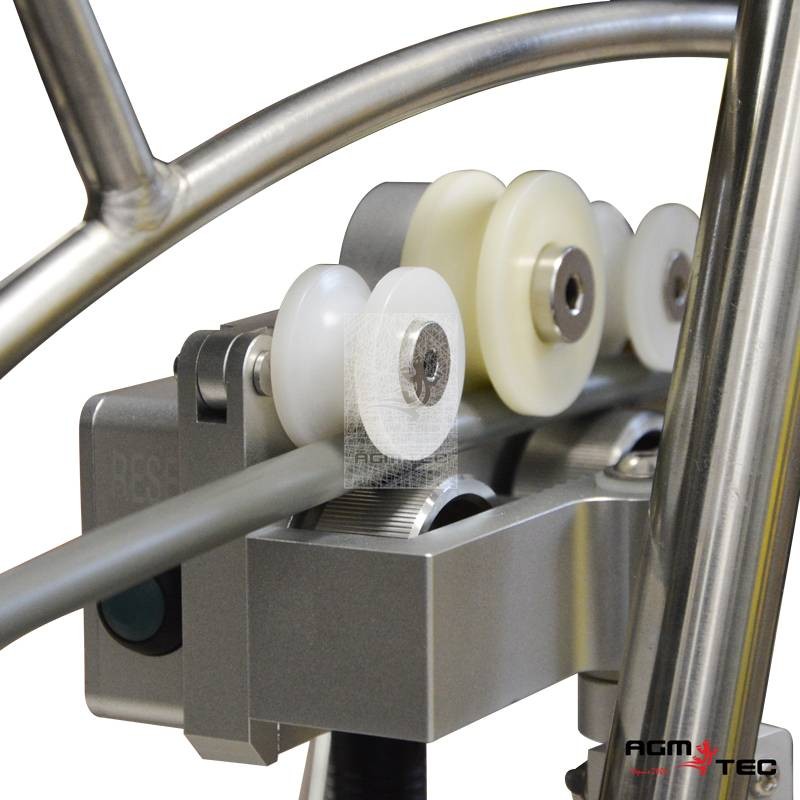

L’odomètre numérique intégré affiche le métrage déroulé en temps réel avec une précision centimétrique. Quand un effondrement apparaît à 62,40 mètres d’un regard, la valeur s’enregistre avec l’image et la vidéo, et l’entreprise de travaux sait où intervenir sans réouvrir la totalité du linéaire.

La sonde 512 Hz complète cette information en projetant le point au sol. Avec un récepteur vScan ou vLoc 3 Cam, la position horizontale et la profondeur se relèvent depuis la surface, y compris sous enrobé ou sous une dalle. C’est la différence entre une tranchée de deux mètres et une tranchée de quinze.

Fil d’eau intégré : lire correctement une contre-pente

Le fil d’eau maintient l’image d’aplomb en permanence, indépendamment de la rotation du jonc dans la conduite. Sur un collecteur de Ø200 mm, cela permet d’affirmer qu’un dépôt stagne en partie basse, qu’une racine pénètre par le haut du joint, ou qu’une contre-pente retient l’eau sur trois mètres.

Sans tête auto-nivelante, l’opérateur doit interpréter une image tournée d’un angle inconnu, et cette interprétation ne résiste pas à une contestation. La norme NF EN 13508-2, qui encadre le codage des inspections de réseaux d’assainissement, s’appuie précisément sur cette notion de position horaire du défaut.

Un matériel dimensionné pour le chantier

39 kg annoncés, jonc de Ø9 mm, touret robuste : la XL 40 HD n’est pas une caméra de sacoche, elle est faite pour rester en camion et sortir sur des interventions d’assainissement. Le porte-touret optionnel se fixe sur la mallette, libère les mains de l’opérateur et stabilise l’ensemble au bord d’un regard.

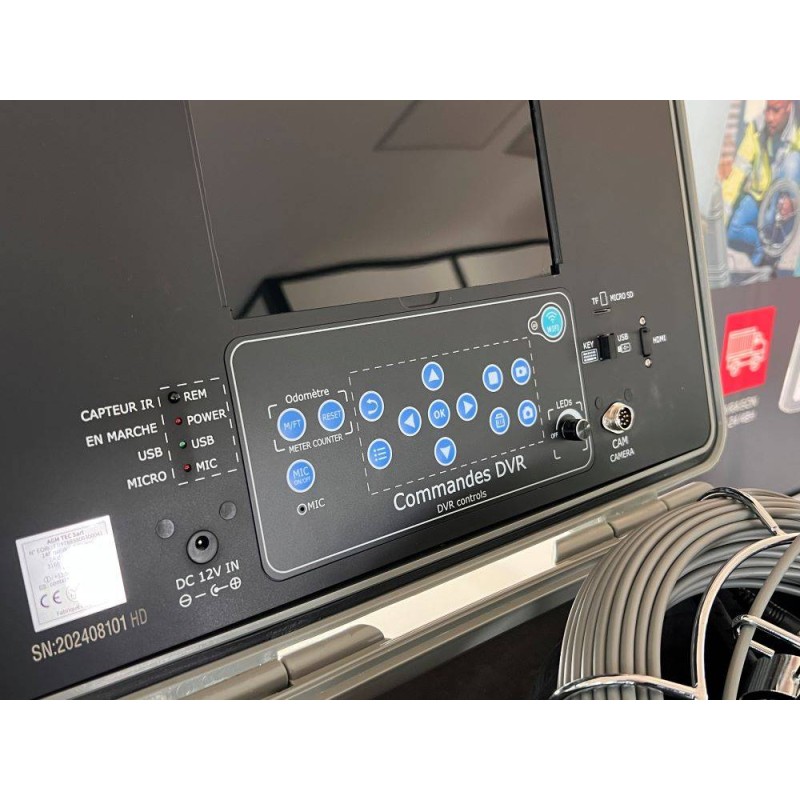

La régie 10 pouces reprend la base commune de la gamme : enregistrement photo et vidéo, commentaires audio et écrits via clavier Bluetooth, WiFi pour dupliquer l’image sur tablette, batterie Li-Ion 6600 mAh d’environ 6 heures d’autonomie et clé USB 32 Go pour le transfert.
