Tubicam® R14 HD, la caméra d’inspection des canalisations de Ø20 à Ø70 mm

La Tubicam® R14 HD est une caméra d’inspection de canalisation dédiée aux petits diamètres, de Ø20 à Ø70 mm, avec passage des coudes à 90° dès Ø30 mm. Sa tête de Ø14 mm et son jonc semi-rigide de Ø4,5 mm lui donnent accès aux réseaux que les caméras classiques ne peuvent pas franchir : circuits hydrauliques de piscine, évacuations de salle de bain, gaines techniques étroites, réseaux de climatisation.

Le capteur restitue une image en 1280 × 720 pixels derrière une optique en cristal de saphir inrayable, un choix de matériau qui compte dans des conduits abrasifs où le sable et le tartre finissent par voiler un hublot plastique. L’écran 10 pouces intégré à la mallette diffuse la vidéo en direct, et le WiFi embarqué duplique l’image sur un smartphone ou une tablette pour montrer l’anomalie au client, sur place, sans attendre le rapport.

Pour quels réseaux la R14 HD est-elle taillée

La R14 HD couvre les canalisations de Ø20 à Ø70 mm, ce qui correspond à la quasi-totalité des évacuations intérieures d’un logement et aux circuits de filtration de piscine. En dessous de Ø30 mm, l’inspection reste possible en linéaire, mais le franchissement d’un coude à 90° demande au minimum Ø30 mm.

Trois usages reviennent en permanence chez les professionnels équipés. Le contrôle des canalisations de piscine avant remise en eau, pour repérer une fuite sur un collage ou un déboîtement de PVC. Le diagnostic de plomberie domestique, quand une évacuation de douche ou de lavabo reflue sans cause visible. Et l’inspection de gaines techniques et de circuits de climatisation, où le diamètre interdit tout autre matériel.

Ce que change une tête de Ø14 mm sur le terrain

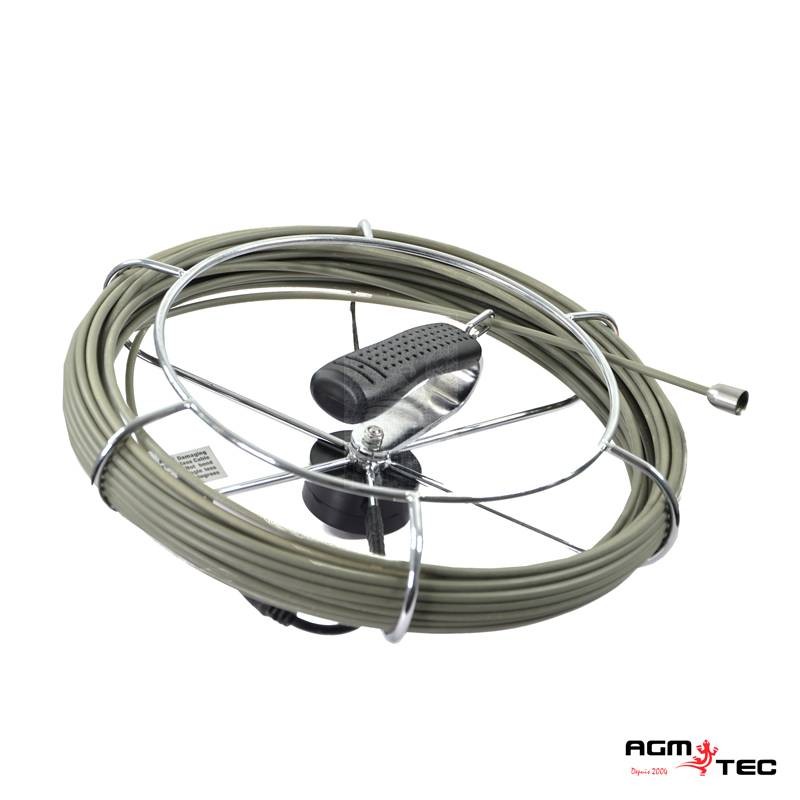

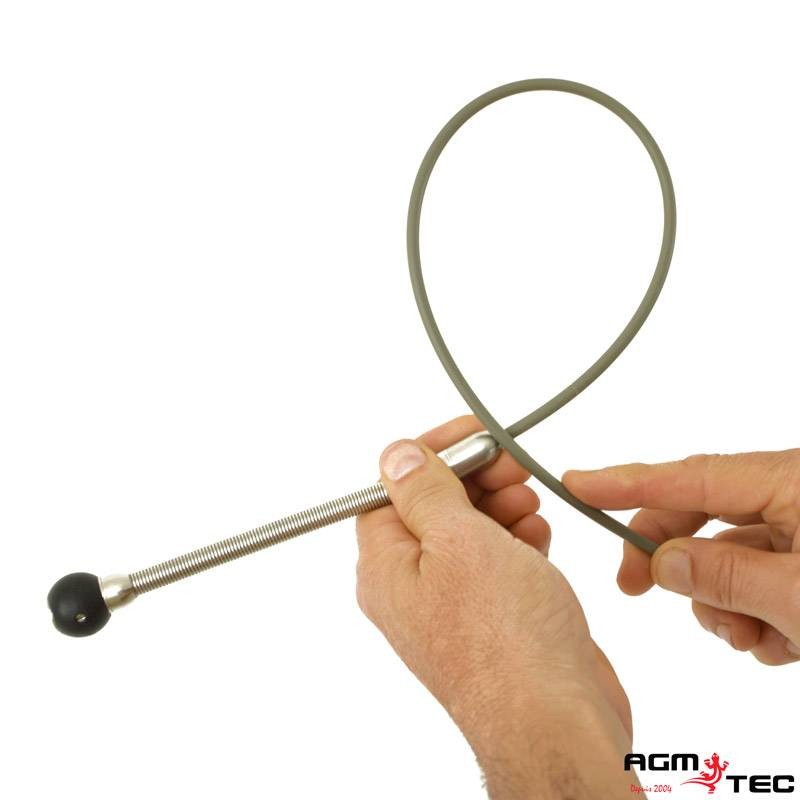

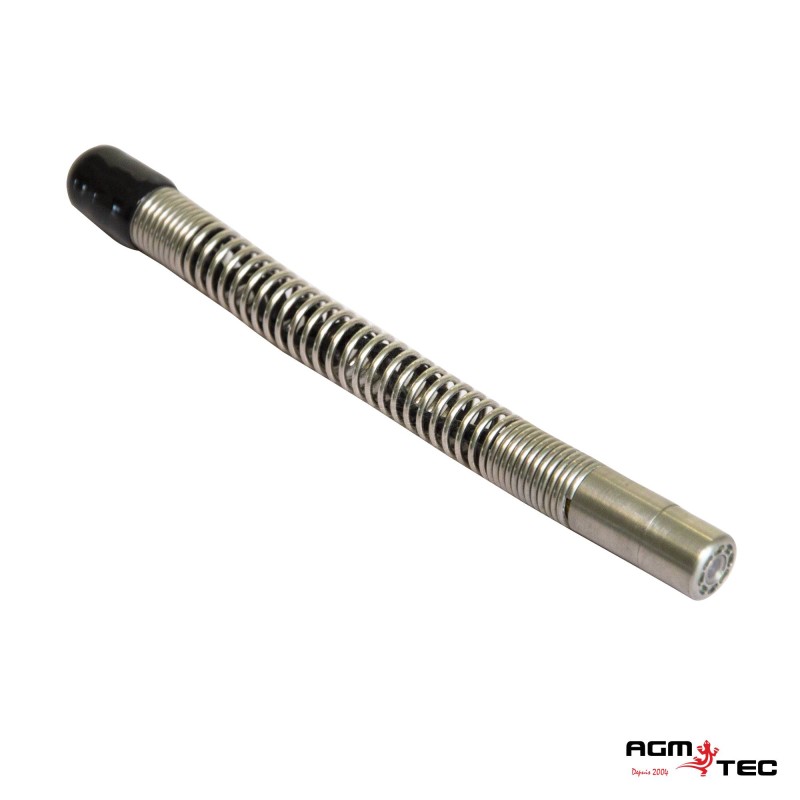

Une tête de Ø14 mm associée à un jonc de Ø4,5 mm réduit la force nécessaire pour progresser dans un réseau sinueux. Le jonc se pousse depuis le touret, il garde assez de rigidité pour avancer sur 20 ou 30 mètres et assez de souplesse pour épouser deux coudes successifs. Les centreurs livrés avec la mallette maintiennent l’objectif au milieu du conduit, ce qui évite l’image collée à la paroi et rend le diagnostic exploitable.

L’étanchéité IP68 tenue à 2 bars, soit 10 mètres de colonne d’eau, autorise l’inspection en conduite pleine. Un réseau de piscine ne se vidange pas toujours avant contrôle, et une caméra qui craint l’eau sous pression n’a aucun intérêt dans ce contexte.

Autonomie, enregistrement et restitution au client

La batterie Li-Ion 6600 mAh amovible tient environ 6 heures, soit une journée d’interventions courtes sans passer par une prise. L’enregistrement photo et vidéo se déclenche depuis la régie, avec commentaire audio ou écrit pour horodater une observation pendant qu’elle est encore fraîche.

Les fichiers se récupèrent sur la clé USB 32 Go fournie. Pour produire un rapport d’inspection conforme à la norme NF EN 13508-2, ces médias s’importent directement dans un logiciel de rapport, ce qui évite la ressaisie et fiabilise le livrable remis au client ou à la collectivité.
