Comparateur de caméras ITV : Analyse comparative des robots 300AX et 600AX d'AGM TEC
L'Inspection TéléVisuelle (ITV) des réseaux d'assainissement et de collecte des eaux usées est devenue un pilier fondamental de la gestion patrimoniale des infrastructures urbaines[cite: 1]. Qu'il s'agisse de diagnostics préventifs, de réceptions de chantiers post-travaux ou d'au
L'Inspection Télévisée (ITV) des réseaux d'assainissement exige du matériel de haute précision, capable d'évoluer dans des milieux humides, étroits ou de très grands diamètres. Lorsqu'il s'agit d'inspecter des collecteurs principaux ou de certifier des chantiers selon les normes en vigueur, le choix d'un robot d'inspection motorisé devient déterminant.
Parmi les acteurs majeurs du secteur, l'entreprise AGM TEC se distingue par ses solutions développées en France. Ce comparateur détaillé analyse deux modèles phares de la gamme de robots d'inspection télévisée : le 300AX et le 600AX.
1. À propos de l'entreprise AGM TEC
Concepteur et fabricant français basé à Bessières depuis 2004, AGM TEC est un spécialiste reconnu des équipements d'inspection vidéo, de détection et d'endoscopie industrielle.
L'entreprise conçoit des caméras adaptées aux contraintes du terrain, proposant :
Une fabrication et un SAV réactif : Maintenance et réparations réalisées dans un atelier dédié sous 48 heures.
La conformité aux normes réglementaires : Génération de rapports d'inspection conformes à la norme NF EN 13508-2+A1 via le logiciel Tubilog® / Molecam.
Des équipements évolutifs : Modularité des roues, connecteurs hermétiques renforcés et régies vidéo complètes avec claviers d'incrémentation.
2. Caméra ITV Robotisée 300AX : Compacte, agile et polyvalente
Le robot 300AX est spécialement dimensionné pour le contrôle des réseaux d'assainissement de diamètres moyens, allant de Ø150 mm à Ø400 mm. Il est conçu pour offrir une stabilité optimale dans les conduits grâce à son centre de gravité abaissé et ses roues biseautées modulables (4 à 6 roues motrices).
Caractéristiques clés du robot 300AX
Plage de contrôle : Diamètres Ø150 mm à Ø400 mm.
Tête de caméra orientable : Rotation PAN 360° et TILT 135° permettant une observation complète des parois.
Optique haute définition : Zoom optique x10 couplé à un zoom numérique x4 pour repérer les détails jusqu'à 8 mètres.
Instrumentation embarquée : Détecteur de pente haute précision (0,1 %), double laser pour le calcul automatique de la taille des anomalies et mesure de l'ovalisation.
Sécurité de repli : Caméra de recul à visée axiale pour un retrait sécurisé du chariot à la fin de l'intervention.

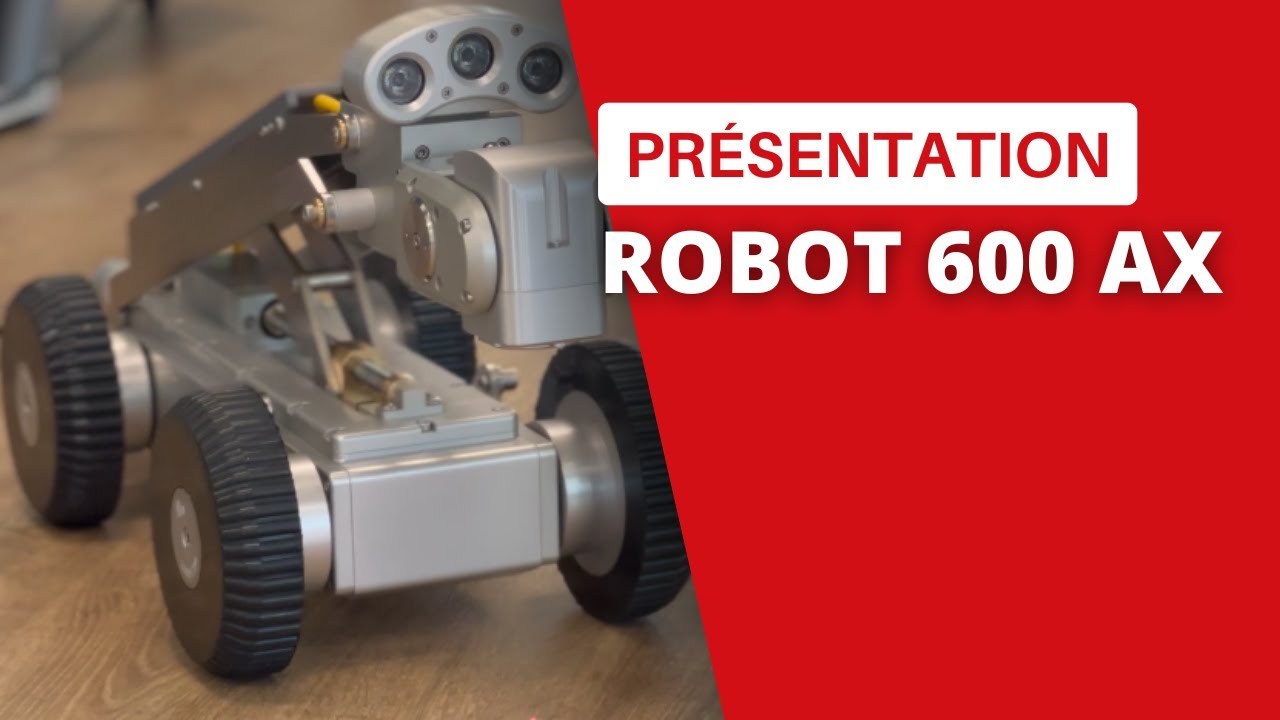

3. Caméra ITV Robotisée 600AX : Puissance et bras pantographe pour grands diamètres
Le robot 600AX prend le relais sur les collecteurs principaux et les ouvrages de gros gabarit, couvrant des diamètres allant de Ø250 mm à Ø1200 mm. Sa particularité majeure réside dans l'intégration d'un bras articulé pantographe.
Caractéristiques clés du robot 600AX
Plage de contrôle : Diamètres Ø250 mm à Ø1200 mm.
Bras articulé pantographe : Permet d'élever ou d'abaisser la tête de caméra depuis la régie. Ce système permet d'inspecter précisément la voûte supérieure du conduit jusqu'à 1 200 mm de hauteur, là où se concentrent souvent les affaissements ou déformations structurelles.
Système de traction renforcé : Châssis robuste à 4 ou 6 roues motrices à système de vis, limitant l'encrassement dans les effluents.
Mesures avancées : Double laser pour le dimensionnement des fissures, inclinomètre (0,1 %), calcul d'ovalisation et sonde 512 Hz.
Options d'éclairage : Possibilité d'ajouter des projecteurs LED auxiliaires pour illuminer les vastes sections de canalisation.
4. Tableau comparatif : AGM TEC 300AX vs AGM TEC 600AX
| Critère de comparaison | Robot ITV 300AX | Robot ITV 600AX |
| Diamètres de canalisation | Ø150 mm à Ø400 mm | Ø250 mm à Ø1200 mm |
| Élévation de la tête | Hauteur fixe sur châssis | Bras articulé pantographe motorisé |
| Tête de caméra | PAN 360° / TILT 135° | PAN 360° / TILT 135° |
| Zoom optique / numérique | x10 optique / x4 digital | x10 optique / x4 digital |
| Longueur de câble standard | 150 m (Treuil électrique) | 150 m (Treuil électrique) |
| Mesures intégrées | Laser, Pente (0,1 %), Ovalisation | Laser, Pente (0,1 %), Ovalisation |
| Caméra de recul | Oui (en série / pack de base) | Optionnelle |
| Localisation & Métrage | Sonde 512 Hz + Compteur métrique | Sonde 512 Hz + Compteur métrique |
| Logiciel de rapport | Tubilog® / Molecam (NF EN 13508-2+A1) | Tubilog® / Molecam (NF EN 13508-2+A1) |
5. Quel robot ITV choisir pour vos chantiers ?
Optez pour le robot 300AX si :
Vos interventions concernent majoritairement les branchements principaux du réseau tertiaire ou urbain de diamètre inférieur à 400 mm.
Vous recherchez un chariot compact, plus léger à manipuler et doté d'une caméra de recul intégrée pour une sécurité optimale lors du retrait.
Optez pour le robot 600AX si :
Vous contrôlez régulièrement des collecteurs d'assainissement de grand diamètre (jusqu'à 1200 mm).
L'inspection de la voûte supérieure du tuyau (couronne) nécessite l'élévation mécanique de la caméra via un bras pantographe pour éviter un cadrage excentré.
AGM TEC: 05 61 42 90 63
Points clés
- Tubicam® R23 HD couvre Ø30 à Ø200 mm.
- Coude à 90° : Coudes 90° dès Ø50 mm. Jonc : 30 ou 40 m.
- Prix public : 1 845 € HT.
- Stock à Bessières, expédition sous 24 h, SAV atelier 24 à 48 h.
- Plus de 11 000 professionnels équipés. Conception et assemblage à Bessières.
Quelle tête pour quel diamètre
| Modèle | Diamètres | Coude à 90° | Prix HT |
|---|---|---|---|
| Tubicam® R14 HD | Ø20 à Ø70 mm | Coudes 90° dès Ø30 mm | 2 090 € |
| Tubicam® R23 HD | Ø30 à Ø200 mm | Coudes 90° dès Ø50 mm | 1 845 € |
| Tubicam® XL 40 HD | Ø60 à Ø400 mm | Coudes 90° dès Ø100 mm | 4 590 € |
| Tubicam® Duo 14/23 HD | Ø20 à Ø200 mm | Coudes 90° dès Ø30 mm | 2 855 € |
| Tubicam® XL Duo HD | Ø30 à Ø400 mm | Coudes 90° dès Ø50 mm | 5 250 € |
| Tubicam® Trio HD | Ø20 à Ø400 mm | Coudes 90° dès Ø30 mm | 5 905 € |
Tubicam® R23 HD
La Tubicam® R23 HD est la caméra d’inspection de canalisation la plus utilisée de la gamme, parce que sa plage de travail de Ø30 à Ø200 mm recouvre la très grande majorité des interventions en habitat collectif et individuel. La tête Ø23 mm franchit les coudes à 90° dès Ø50 mm et progresse sur 30 ou 40 mètres selon la longueur de jonc retenue.
Derrière le hublot en cristal de saphir, le capteur HD délivre 1280 × 720 pixels sous un éclairage à LEDs blanches réglables. Le réglage d’intensité n’est pas un détail : dans un PVC clair, une lumière trop forte brûle l’image et masque la fissure que vous cherchez. Le WiFi intégré renvoie le flux sur smartphone ou tablette, utile pour faire valider un constat par un syndic ou un maître d’ouvrage resté en surface.
Diagnostiquer un réseau encrassé, cassé ou déboîté
La R23 HD sert d’abord à qualifier une anomalie avant de décider des travaux. Un dépôt calcaire sur PVC, un tuyau écrasé, un emboîtement décalé, une racine qui a percé un joint : ces désordres se ressemblent au symptôme mais pas au traitement, et la caméra tranche.
Sur un réseau de Ø100 mm typique d’une évacuation d’immeuble, la tête Ø23 mm laisse assez de champ pour lire l’état de la génératrice supérieure comme du fil d’eau. Les centreurs R23 fournis évitent que l’objectif ne racle la paroi basse et ne filme un mur de boue pendant 30 mètres.
Fil d’eau, sonde 512 Hz, odomètre : à quoi servent les options
Trois options changent la nature du livrable. Le fil d’eau, une tête auto-nivelante, maintient l’image d’aplomb quel que soit l’angle du jonc : sans lui, impossible de dire si un dépôt se trouve en haut ou en bas de la canalisation, et le rapport perd sa valeur probante.
La sonde 512 Hz émet un signal capté en surface par un récepteur vScan ou vLoc 3 Cam. Elle donne la position exacte et la profondeur du défaut, ce qui permet d’ouvrir la tranchée au bon endroit plutôt que de sonder au jugé. L’odomètre numérique affiche en temps réel le métrage déroulé, avec une précision centimétrique. Combiné à la sonde, il transforme un constat visuel en coordonnée exploitable par une entreprise de terrassement.
Une régie pensée pour le rapport d’inspection
La mallette enregistre photos et vidéos et accepte des commentaires audio ou écrits via le clavier Bluetooth livré. Annoter au moment de l’observation évite les erreurs d’attribution une fois de retour au bureau, quand cinq inspections se ressemblent sur la clé USB.
La batterie Li-Ion 6600 mAh amovible assure environ 6 heures d’autonomie. Amovible signifie qu’une seconde batterie se substitue en dix secondes sur une journée chargée, sans immobiliser la régie près d’une prise.
Questions fréquentes
Quelle longueur de jonc choisir pour la R23 HD ?
Le jonc de 30 mètres suffit pour la majorité des réseaux intérieurs et des branchements jusqu’au regard. Le jonc de 40 mètres se justifie sur les collecteurs longs et les branchements de maison éloignés du domaine public.
À quoi sert le fil d’eau sur une caméra de canalisation ?
Le fil d’eau est une tête auto-nivelante qui garde l’image horizontale quelle que soit la rotation du jonc. Il permet de distinguer le haut du bas de la canalisation et rend le rapport d’inspection exploitable.
La Tubicam R23 HD passe-t-elle dans du Ø40 mm ?
Oui en tracé linéaire. Pour franchir un coude à 90°, il faut un diamètre d’au moins Ø50 mm. En dessous, la Tubicam® R14 HD prend le relais.
