Caméra d'inspection à tête rotative : repérer et localiser

Une caméra d'inspection à tête rotative est une caméra poussée dans la canalisation dont l'objectif pivote à distance pour viser la paroi, la voûte ou un branchement latéral. Combinée à un odomètre et à une sonde 512 Hz, elle permet de qualifier le défaut à l'écran puis de le retrouver en surface avant d'ouvrir une tranchée.

Comment fonctionne une caméra d'inspection à tête rotative ?

Le principe est simple : la tête d'inspection est fixée à l'extrémité d'un câble semi-rigide que l'on pousse depuis un regard. Une fois dans le conduit, l'opérateur commande depuis la régie l'orientation de l'objectif, sans avoir à faire tourner le câble sur lui-même.

Sur une caméra à tête fixe, la vue reste dans l'axe du tuyau : on voit ce qui est devant, mal au niveau de la voûte ou des parois. La tête orientable change l'angle de visée à distance. C'est ce qui permet d'examiner une fissure en voûte, un joint déboîté, un piquage latéral ou l'état d'un regard aveugle.

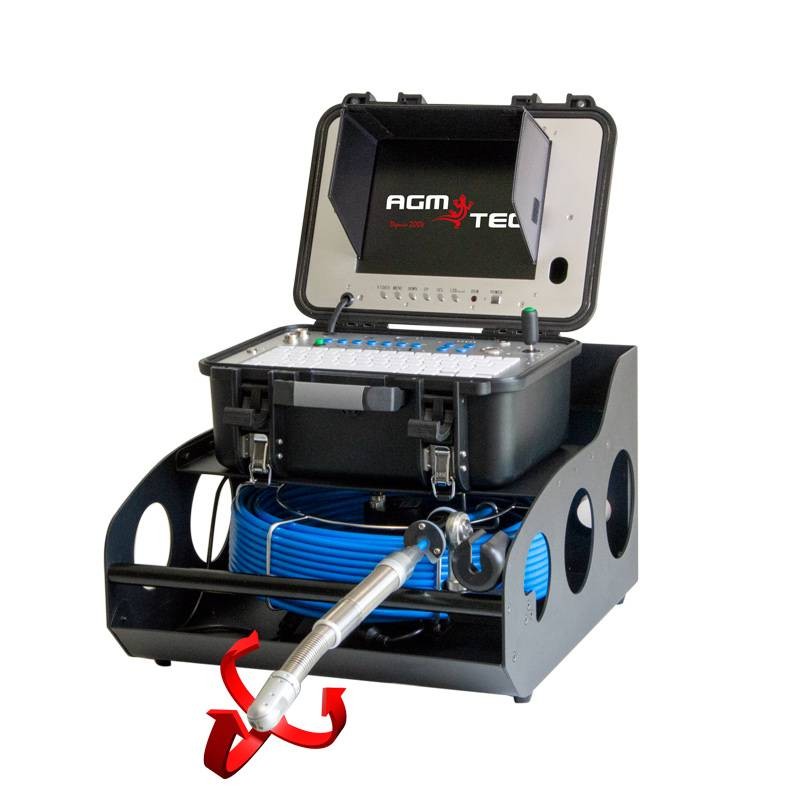

La régie regroupe l'écran, les commandes et l'enrouleur. L'image est lue en direct sur le terrain, puis reprise au calme pour être intégrée au rapport d'inspection. C'est cette trace, plus que l'image brute, qui sert ensuite au maître d'ouvrage ou au bureau d'études.

La sonde 512 Hz et l'odomètre s'ajoutent à cet ensemble : ils ne changent rien à la qualité de l'image, mais ils apportent l'information de position qui manque souvent au diagnostic.

À quoi servent l'odomètre et la sonde 512 Hz pendant l'inspection ?

L'odomètre compte le câble déroulé depuis le point d'entrée. Il donne la position du défaut sur le tronçon inspecté, en mètres depuis le regard de départ. Cette distance est reportée dans le rapport : elle situe le défaut par rapport aux regards et aux plans du réseau.

La sonde 512 Hz émet un champ capté en surface par un détecteur de sonde. L'opérateur marque l'aplomb de la tête au sol, puis estime la profondeur avant d'ouvrir. Sur un chantier de VRD ou une recherche de fuite, cela évite d'ouvrir une tranchée au hasard pour retrouver un regard enterré ou une casse.

La démarche se déroule dans cet ordre :

Ces repères restent des mesures de terrain. Leur précision dépend du détecteur utilisé, de la nature du sol et de la présence d'autres réseaux métalliques à proximité. Sur un chantier sensible, on recoupe avec les plans et un relevé topographique avant de terrasser.

• Relever la distance : noter la valeur de l'odomètre à l'instant où le défaut apparaît à l'écran.
• Qualifier le défaut : orienter la tête pour voir l'ampleur, la face concernée et l'état de la voûte.
• Marquer au sol : passer le détecteur en surface pour trouver l'aplomb de la sonde 512 Hz.
• Valider avant terrassement : croiser le repère avec les plans du réseau et l'accord du maître d'ouvrage.

Sur quels chantiers la tête orientable fait-elle la différence ?

Dès que le diagnostic doit être précis, l'orientation de la vue fait gagner du temps. Un plombier en recherche de fuite ne cherche pas seulement une image, il cherche l'endroit exact où creuser. Un bureau d'études a besoin de décrire la nature et la face du désordre, pas seulement sa présence.

Pour un syndic ou une collectivité, l'intérêt est aussi documentaire : une inspection filmée, avec distances et repères, se discute en réunion et sert de base à un devis de réparation. On sort du constat oral.

La tête orientable ne remplace pas un robot d'inspection sur les gros ouvrages, ni une inspection télévisée normative sur certains marchés. Elle répond à un besoin de diagnostic ciblé, dans des conduits accessibles au câble.

• Recherche de fuite : localiser la cassure ou le joint avant d'ouvrir.
• Réseaux enterrés et VRD : retrouver un regard enterré, un branchement ou un piquage.
• Copropriété et syndic : documenter un désordre avant travaux et le partager en réunion.
• Ventilation et conduits : contrôler l'état intérieur et la présence d'obstacles.
• Contrôle avant travaux ou avant réception : vérifier l'état du réseau existant.

Tête fixe ou tête orientable : que faut-il comparer avant de choisir ?

Les deux solutions ne couvrent pas les mêmes besoins. Pour un passage rapide dans un conduit rectiligne, une tête fixe suffit souvent. Pour un diagnostic complet avec localisation, la tête orientable associée à une sonde devient l'outil de travail.

Au-delà de la tête, quatre points se vérifient au moment du devis : la longueur de câble disponible, les diamètres de canalisation couverts, la compatibilité du détecteur de sonde et les conditions de service après-vente.

L'ensemble se choisit enfin selon l'usage réel : un câble plus long n'est pas toujours utile sur un réseau de faible étendue, et une tête orientable demande un peu plus de pratique au guidage dans les coudes.

Un fabricant français, un interlocuteur unique

AGM TEC conçoit et fabrique ses caméras d'inspection de canalisations et de conduits en France, à Bessières (Haute-Garonne). Les gammes Tubicam, Verticam et Scopicam couvrent l'inspection de réseaux, de conduits et de gaines, aux côtés des robots d'inspection.

Cette proximité se traduit par un contact direct avec le fabricant pour le choix de la configuration, les pièces et le service après-vente. Sur un outil de diagnostic, c'est un critère qui compte autant que la fiche technique.

Reste à valider les données propres à votre chantier : diamètres rencontrés, longueur de réseau à parcourir, présence de coudes serrés. Ces éléments se discutent au moment du devis, pas après la livraison.
