Comment détecter une fuite sur membrane EPDM : méthode

Détecter une fuite sur une membrane EPDM consiste à localiser la brèche par laquelle l'eau entre sous le revêtement, puis à vérifier visuellement l'origine. Sur toiture-terrasse, le test à la fumée est une méthode courante : une fumée injectée sous la membrane ressort à l'endroit

Comment détecter une fuite sur membrane EPDM : méthode

Détecter une fuite sur une membrane EPDM consiste à localiser la brèche par laquelle l'eau entre sous le revêtement, puis à vérifier visuellement l'origine. Sur toiture-terrasse, le test à la fumée est une méthode courante : une fumée injectée sous la membrane ressort à l'endroit exact du défaut.

Pourquoi une fuite apparaît sur une membrane EPDM ?

L'EPDM est une membrane souple en caoutchouc synthétique, posée sur les toitures-terrasses et les toitures plates. Sa surface est étanche. Une fuite vient rarement du milieu d'un lés : elle apparaît presque toujours sur un point singulier, une jonction ou une zone d'effort.

Comment détecter une fuite sur membrane EPDM : méthode

Une particularité complique le diagnostic : l'eau circule sous la membrane avant de ressortir à l'intérieur du bâtiment. La tache au plafond indique un cheminement d'eau, pas l'emplacement de la brèche. Localiser la fuite demande donc un test, pas seulement un coup d'œil en toiture.

Guide d'utilisation du générateur de fumée - Pour la détection de fuite — AGM TEC

Le diagnostic se conduit avec le gestionnaire du bâtiment, un plombier ou une entreprise d'étanchéité, car le point d'entrée peut se situer à plusieurs mètres du point de sortie visible.

  • Perforation par un outil, un gravillon ou un objet tombé après la pose.
  • Jonction ou collage mal réalisé entre deux lés, ou bande de finition décollée.
  • Fixation mécanique traversante dont la protection est dégradée.
  • Point singulier mal traité : relevé d'acrotère, évacuation, cheminée, traversée de gaine.
  • Travaux ultérieurs : ancrage d'antenne, support de panneau solaire, passage de câble.
  • Mouvement du support ou du bâtiment qui met la membrane en tension.

Comment fonctionne le test à la fumée sur une toiture ?

Le principe est simple : on injecte de la fumée sous la membrane, à pression maîtrisée, puis on observe la surface de la toiture. La fumée cherche le passage le plus faible et s'échappe au niveau de la brèche. Le point de fuite devient visible, sans dépose du revêtement.

Le générateur de fumée est raccordé à un point d'injection : une descente d'évacuation, une ventilation ou un raccord adapté au type de toiture. Des raccords spécifiques existent pour les toitures-terrasses et pour les réseaux avec hélice. L'appareil est ensuite mis en route, puis on laisse la fumée se répartir sous le complexe d'étanchéité.

L'opérateur suit la progression de la fumée en toiture. Dès qu'un filet de fumée sort, le point est repéré et marqué. La zone est ensuite vérifiée et réparée selon la nature du défaut : rustine, bande de réparation ou reprise du relevé.

La méthode est particulièrement utile quand la toiture n'est pas praticable : gravillons, protection lourde, toiture végétalisée. Elle permet aussi de contrôler un réseau d'évacuation qui fuit par une jonction.

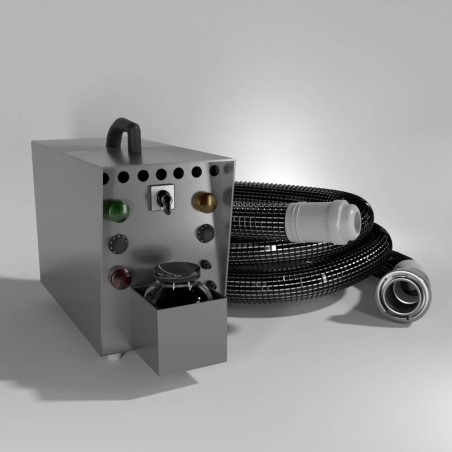

Générateur de fumée avec tuyau annelé et raccord, utilisé pour le contrôle d'étanchéité d'une membrane EPDM en toiture-terrasse
Le générateur de fumée et son tuyau d'injection : la fumée introduite sous la membrane ressort au niveau de la brèche et rend le point de fuite visible.

Préparer l'intervention : les points à vérifier

Un test à la fumée se prépare. Il faut connaître la configuration de la toiture, les points singuliers et les accès. Le vent est le principal facteur défavorable : il disperse la fumée et masque les sorties. Choisissez une période calme et prévenez les occupants du bâtiment.

Le repérage préalable du réseau d'évacuation et de ventilation conditionne la réussite du test. Si une sortie d'air reste ouverte, la fumée s'évacue ailleurs que par le défaut et le diagnostic devient difficile à lire.

  • Identifier le point d'injection et le raccord adapté (toiture-terrasse, réseau, ventilation).
  • Repérer les points singuliers : relevés, évacuations, cheminées, traversées.
  • Obturer les sorties d'air non concernées par le test.
  • Vérifier les conditions météo, en particulier le vent.
  • Sécuriser l'accès à la toiture et baliser la zone de travail.
  • Prévoir l'alimentation électrique du générateur et la longueur de tuyau nécessaire.
  • Prévenir les occupants et organiser la visite des locaux concernés.

Quelles autres méthodes pour confirmer une fuite sur EPDM ?

Le test à la fumée n'est pas la seule approche. Sur une terrasse accessible et dégagée, la mise en eau reste une référence : elle reproduit les conditions réelles de pluie. Elle demande toutefois du temps, de l'eau et une toiture qui supporte la charge.

L'inspection visuelle reste complémentaire. Elle confirme un défaut déjà localisé : pli marqué, relevé décollé, jonction ouverte. Elle ne suffit pas quand l'eau chemine sous la membrane.

Dans certains cas, le cheminement passe par le réseau d'évacuation. Une caméra d'inspection de canalisations permet alors de vérifier l'état intérieur des conduites et des jonctions, en complément du contrôle d'étanchéité. La méthode retenue dépend du diagnostic, de l'accessibilité et du type de protection de la toiture.

CritèreTest à la fuméeMise en eauInspection visuelle
Localise une brècheOui, sur la zone balayéeOui, sur terrasse accessibleUniquement si le défaut est visible
Toiture non praticableAdaptéPeu adaptéLimité
Temps de mise en œuvreCourtLongCourt
Consommation d'eauAucuneVolume importantAucune

Ce qu'il faut retenir avant de réparer

Une fuite sur membrane EPDM se traite en deux temps : localiser précisément la brèche, puis réparer avec un matériau compatible. Réparer à l'endroit de la tache au plafond conduit souvent à rouvrir le chantier quelques semaines plus tard.

Le test à la fumée donne un point de fuite visible et exploitable. Sa réussite dépend de la préparation : raccord adapté, sorties d'air maîtrisées, conditions de vent acceptables. Ces points se valident avant l'intervention, dans le cadre du devis.

  • Ne pas confondre le point d'entrée de l'eau et le point de sortie visible.
  • Vérifier les points singuliers avant de suspecter le milieu d'un lés.
  • Contrôler le raccord d'injection disponible avant de planifier le test.
  • Tenir compte du vent : il fausse la lecture des sorties de fumée.
  • Documenter le point de fuite repéré avant réparation (photo, repère sur plan).

Points clés

  • Tubicam® R23 HD couvre Ø30 à Ø200 mm.
  • Coude à 90° : Coudes 90° dès Ø50 mm. Jonc : 30 ou 40 m.
  • Prix public : 1 845 € HT.
  • Stock à Bessières, expédition sous 24 h, SAV atelier 24 à 48 h.
  • Plus de 11 000 professionnels équipés. Conception et assemblage à Bessières.

Quelle tête pour quel diamètre

ModèleDiamètresCoude à 90°Prix HT
Tubicam® R14 HDØ20 à Ø70 mmCoudes 90° dès Ø30 mm2 090 €
Tubicam® R23 HDØ30 à Ø200 mmCoudes 90° dès Ø50 mm1 845 €
Tubicam® XL 40 HDØ60 à Ø400 mmCoudes 90° dès Ø100 mm4 590 €
Tubicam® Duo 14/23 HDØ20 à Ø200 mmCoudes 90° dès Ø30 mm2 855 €
Tubicam® XL Duo HDØ30 à Ø400 mmCoudes 90° dès Ø50 mm5 250 €
Tubicam® Trio HDØ20 à Ø400 mmCoudes 90° dès Ø30 mm5 905 €

Tubicam® R23 HD

La Tubicam® R23 HD est la caméra d’inspection de canalisation la plus utilisée de la gamme, parce que sa plage de travail de Ø30 à Ø200 mm recouvre la très grande majorité des interventions en habitat collectif et individuel. La tête Ø23 mm franchit les coudes à 90° dès Ø50 mm et progresse sur 30 ou 40 mètres selon la longueur de jonc retenue.

Derrière le hublot en cristal de saphir, le capteur HD délivre 1280 × 720 pixels sous un éclairage à LEDs blanches réglables. Le réglage d’intensité n’est pas un détail : dans un PVC clair, une lumière trop forte brûle l’image et masque la fissure que vous cherchez. Le WiFi intégré renvoie le flux sur smartphone ou tablette, utile pour faire valider un constat par un syndic ou un maître d’ouvrage resté en surface.

Diagnostiquer un réseau encrassé, cassé ou déboîté

La R23 HD sert d’abord à qualifier une anomalie avant de décider des travaux. Un dépôt calcaire sur PVC, un tuyau écrasé, un emboîtement décalé, une racine qui a percé un joint : ces désordres se ressemblent au symptôme mais pas au traitement, et la caméra tranche.

Sur un réseau de Ø100 mm typique d’une évacuation d’immeuble, la tête Ø23 mm laisse assez de champ pour lire l’état de la génératrice supérieure comme du fil d’eau. Les centreurs R23 fournis évitent que l’objectif ne racle la paroi basse et ne filme un mur de boue pendant 30 mètres.

Fil d’eau, sonde 512 Hz, odomètre : à quoi servent les options

Trois options changent la nature du livrable. Le fil d’eau, une tête auto-nivelante, maintient l’image d’aplomb quel que soit l’angle du jonc : sans lui, impossible de dire si un dépôt se trouve en haut ou en bas de la canalisation, et le rapport perd sa valeur probante.

La sonde 512 Hz émet un signal capté en surface par un récepteur vScan ou vLoc 3 Cam. Elle donne la position exacte et la profondeur du défaut, ce qui permet d’ouvrir la tranchée au bon endroit plutôt que de sonder au jugé. L’odomètre numérique affiche en temps réel le métrage déroulé, avec une précision centimétrique. Combiné à la sonde, il transforme un constat visuel en coordonnée exploitable par une entreprise de terrassement.

Une régie pensée pour le rapport d’inspection

La mallette enregistre photos et vidéos et accepte des commentaires audio ou écrits via le clavier Bluetooth livré. Annoter au moment de l’observation évite les erreurs d’attribution une fois de retour au bureau, quand cinq inspections se ressemblent sur la clé USB.

La batterie Li-Ion 6600 mAh amovible assure environ 6 heures d’autonomie. Amovible signifie qu’une seconde batterie se substitue en dix secondes sur une journée chargée, sans immobiliser la régie près d’une prise.

Questions fréquentes

Quelle longueur de jonc choisir pour la R23 HD ?

Le jonc de 30 mètres suffit pour la majorité des réseaux intérieurs et des branchements jusqu’au regard. Le jonc de 40 mètres se justifie sur les collecteurs longs et les branchements de maison éloignés du domaine public.

À quoi sert le fil d’eau sur une caméra de canalisation ?

Le fil d’eau est une tête auto-nivelante qui garde l’image horizontale quelle que soit la rotation du jonc. Il permet de distinguer le haut du bas de la canalisation et rend le rapport d’inspection exploitable.

La Tubicam R23 HD passe-t-elle dans du Ø40 mm ?

Oui en tracé linéaire. Pour franchir un coude à 90°, il faut un diamètre d’au moins Ø50 mm. En dessous, la Tubicam® R14 HD prend le relais.
